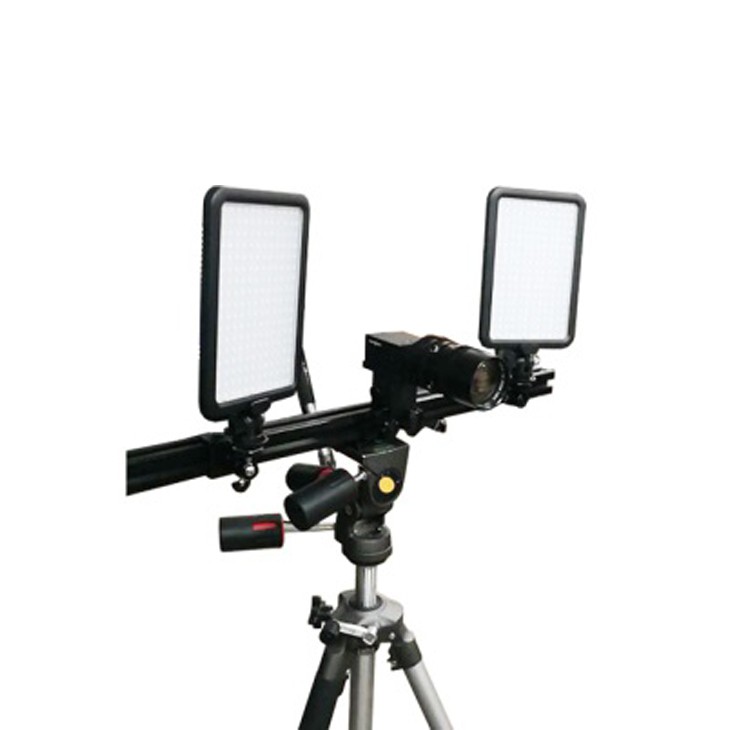

Sensor de desplazamiento óptico láser

El extensómetro de video láser se refiere al procesamiento de fotos o videos ópticos a través de segmentación de subpíxeles y algoritmos de computadora para obtener la cantidad de cambio de desplazamiento y valor de tensión entre dos puntos .

Envíeconsulta

Introducción del producto

Extensómetro electrónico

product-958-370

Descripción del Producto:

The principle is to obtain the change of the position of the reflective strip by scanning the reflective strip with laser at high frequency in advance, and then get the displacement change and strain value between the reflective strip. The extensometer is equipped with a high speed and high accuracy data acquisition and processing system, and a communication system that can support various types of testing machines. It can be widely used in the study of mechanical Propiedades y comportamiento de materiales y piezas . Es particularmente útil para aplicaciones donde el uso de extensómetros convencionales es limitado, como materiales no convencionales, espacio confinado, entorno duro y otras ocasiones .

Características principales:

(1) El extensómetro de video puede medir la deformación axial y transversal al mismo tiempo, y el precio es relativamente moderado .

(2) El tono original del extensómetro de video no tiene ningún efecto sobre la precisión de la deformación .

(3) El extensómetro de video se puede establecer a cualquier distancia y campo de visión .

(4) Se pueden usar todas las muestras de metal y no metal .

(5) Medición sin contacto, no hay efecto en el rendimiento del espécimen .

(6) El amplio rango de medición puede ser tan pequeño como los micras a varios metros .

(7) Toda la prueba se puede medir y rastrear, y la rotura de la muestra no afecta el dispositivo de medición .

(8) Los resultados de la prueba tienen desplazamiento, tensión, cromatograma, curva de prueba, etc. .

(9) Se puede usar en varios entornos, como alta temperatura, alta presión, fatiga dinámica y con radiación .

(10) Dispositivo portátil, proceso de prueba rastreable

Parámetros:

No .	Parámetros	Actuación
1	Precisión	Hasta 20uε
2	Rango de tensión	0.002%~1000%
3	Precisión de desplazamiento	hasta ± 1 μm
4	Campo de visión	≈30 mm (1000 mm personalizable)
5	Velocidad de marco de muestreo	hasta 100 fps
6	Nivel de precisión	Se encuentra con ISO 9513 Clase 0.5

Lista de configuración:

No .	Artículo	Configuración	Cantidad	Notas
1	Cabeza de medición	Cabezal de medición personalizado micro3D	1 set	Con riel de deslizamiento
2	Software de detección y análisis	1 conjunto de disco de instalación de software de extensómetro de video .	1 set
3	Sistema de control de adquisición	1 conjunto de manuales de software .	1 set
4	Calibrador	Cifrado de software .	1 set
5	Fuente de luz	1 conjunto de cuadro de control del sistema (incluida la tarjeta de adquisición) .	1 set
6	Soporte móvil	1 conjunto de cable de transmisión de datos .	1 set
7	Accesorios del sistema	Calibrador especial	1 set
8	Caja de embalaje	Fuente de luz azul LED	1 set
9	Computadora	1 conjunto de cabeza tridimensional; 1 conjunto de trípode portátil	1 set
